 首頁>>產品展示>>流量計系列>>阿牛巴流量計
產品展示

阿牛巴流量計

阿牛巴流量計
 點擊放大
產品型號:
HD-LGA
產品報價:
詢價
產品特點:
當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理,流體流過探頭時速度加快,在探頭后部產生一個低壓分布區,低壓分布區的壓力略低于管道的靜壓
  HD-LGA阿牛巴流量計的詳細資料:

  HD-LGA均速管亦稱阿牛巴、笛管。均速管是在皮托管測速原理的基礎上發展而來的,由于壓損小、制造成本低、安裝維護方便,各國都有廣泛適用。

  均速管的測量原理是將整個圓截面分成多個單元面積相等的圓環(中間為圓)。均速管的檢測桿是一根中空的金屬管。

阿牛巴流量計適用范圍
  1公稱直徑:25mm≤DN≤6000mm
  2公稱壓力:PN≤25MPa
  3介質溫度:t≤650
  4精度等級:1級,1.5級,2.5

阿牛巴流量計結構形式

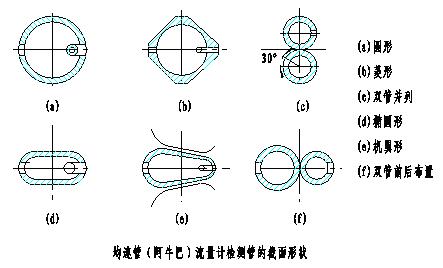

  均速管是檢測桿、取壓口和導桿組成,它橫穿管道內部與管軸垂直,在檢測桿迎流面上設有多個總壓檢測孔,分別由總壓導壓管和靜壓導壓管引出,根據總壓與靜壓的差壓值,計算流經管道流量。檢測桿的截面形狀見下圖:
阿牛巴流量計理論基礎
  均速管流量計是基于皮托管測速原理上發展起來的,它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
  它的流量計算公式為:

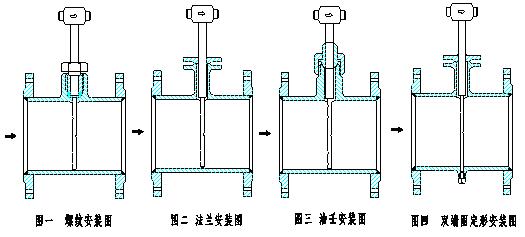

阿牛巴流量計的幾種安裝方式



阿牛巴流量計安裝要求
1安裝檢測桿的測量段應是直的,其上下游直管段長度參照下表所規定的長度。序號上游側局部阻力件形式上游側下
序號
上游側局部阻力件形式
上游側
無整流器
有整流器
與檢測桿在同一平面內
與檢測桿不在同一平面內
1
有一個90°彎頭或三通
7D
9D
6D
3D
2
在同一平面內有兩個90°彎頭 * *
9D
14D
8D
3D
3
在不同一平面內有兩個90°彎頭 * *
19D
24D
9D
4D
4
管道直徑改變(收或擴)
8D
8D
8D
3D
5
部分開啟的閘閥、球閥或其它節流閥
24D
24D
9D
4D

注:*D為管道標稱直徑,所給出數據為距離第二個彎頭的長度。

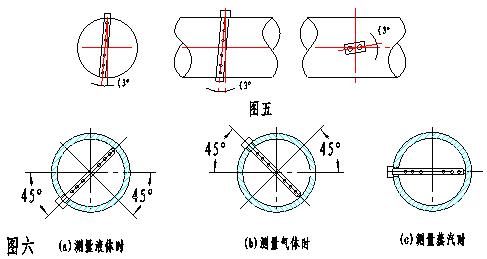

  2檢測桿插入位置的角度允許偏差范圍見圖五。
  3對于垂直管道,檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上,高低壓引壓管接頭應處于同一水平面上。對于水平管道,在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入,見圖六:
  4管道上開孔尺寸Φ40
  5補償用壓力變送器在前直管段上,溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。
