HD1151LP雙法蘭液位變送器用于測量液體、氣體或蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。
用途

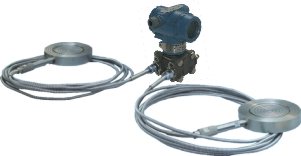

HD3051LP雙法蘭液位變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油（或其它的液體）傳遞至變送器的主體，然后由變送器主體內的δ室和放大線路板，將壓力或差壓轉換4～20mA.DC信號輸出（參見結構原理圖）。
HD3051LP雙法蘭液位變送器的差壓變送器與智能放大板組合，可構成智能遠傳壓力、差壓變送器，與符合HART協議的手操器配合,可以相互通訊，進行設定和監控。
為了適應不同的安裝需求，本系列變送器具有多種形式的遠傳裝置供用戶選擇，變送器的主體結構與差壓相同。

高溫下粘稠介質
易結晶的介質
帶有固體顆�；驊腋∥锏某恋硇越橘|
強腐蝕或劇毒性介質
可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。
連續精確測量界面和密度
遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。
衛生清潔要求很高的場合
如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。
產品特點
逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力（包括正壓或真空）下，穩定而可靠地工作。
采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。
選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。
設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。
品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。
可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管（差值≤4.5米）遠傳差壓變送器。
技術參數和性能
|
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2
（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
量 程 比：10：1或100比1
|
 |
|
阻 尼：通�？稍�0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）
注：① 遠傳差壓變送器的靜壓還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
③ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化。
④ 靜壓和溫度影響，均是在最大量程時測得。
⑤ DP型遠傳差壓變送器兩側的毛細管最大長度為7.5米，兩側長度差為4.5米。
|

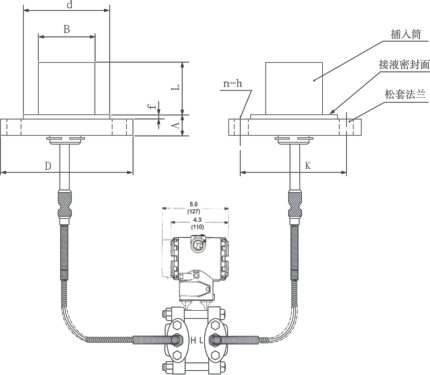

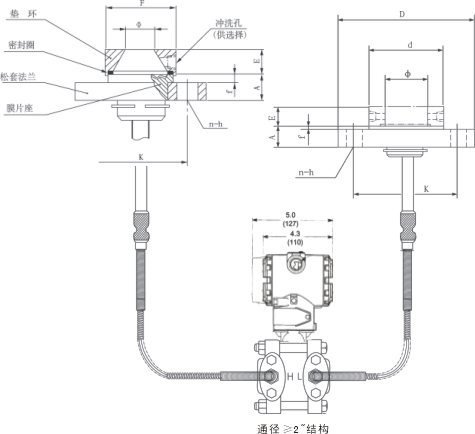

遠傳裝置連接法蘭尺寸表（適用于：HDRTW、HD-EFW和HD-PFW型）
|
法蘭規格
|
法蘭尺寸
|
墊 環
|
安裝尺寸
|
插入筒
|
|
代號
|
通徑
|
壓力
等級
|
外徑
D
|
凸徑
d
|
凸高
f
|
厚度
|
直徑
F
|
孔徑
φ
|
分布圓
K
|
孔數
n
|
直徑
h
|
直徑
B
|
凸出長度
L
|
|
A
|
E
|
|
0A1
|
1"
|
150Lb
|
108
|
___
|
5.5
|
20
|
24
|
66.5
|
27
|
79.4
|
4
|
15
|
___
|
___
|
|
0A3
|
300Lb
|
124
|
23
|
88.9
|
19
|
|
0A6
|
600Lb
|
|
1A1
|
11/2" |
150Lb
|
127
|
79
|
42
|
98.4
|
15
|
|
1A3
|
300Lb
|
156
|
26
|
114.3
|
23
|
|
1A6
|
600Lb
|
28
|
|
2A1
|
2"
|
150Lb
|
152
|
92
|
23
|
92
|
52
|
120.6
|
19
|
暫供
60
|
50 (2")
100(4")
150(6")
|
|
2A3
|
300Lb
|
165
|
26
|
127
|
8
|
|
2A6
|
600Lb
|
31
|
|
3A1
|
3"
|
150Lb
|
191
|
127
|
27.5
|
127
|
79
|
152.4
|
4
|
19
|
77
|
|
3A3
|
300Lb
|
210
|
32.5
|
168.3
|
8
|
23
|
|
3A6
|
600Lb
|
37.5
|
|
4A1
|
4"
|
150Lb
|
229
|
157
|
28
|
157
|
103
|
190.5
|
19
|
95
|
|
4A3
|
300Lb
|
254
|
33.5
|
200
|
23
|
|
4A6
|
600Lb
|
273
|
43.5
|
216
|
25
|

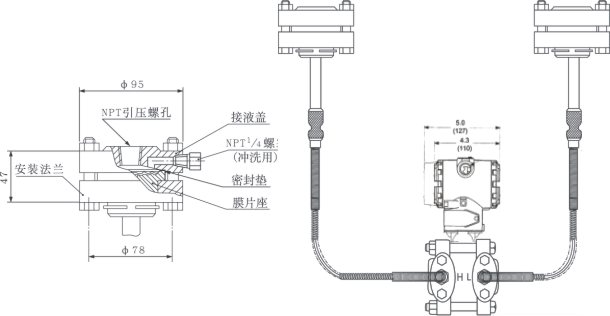

螺紋安裝式(RTW)差壓變送器

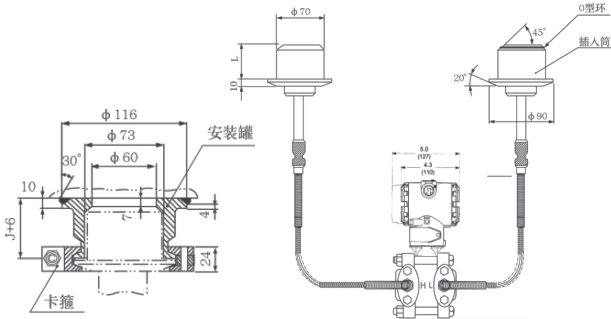

衛生式(SSW)遠傳差壓變送器
遠傳差壓變送器選型
遠傳變送器是在變送器主體基礎上附加遠傳裝置的變型產品，所以其選型工作可分二步進行：首先確定變送器主體的類型(DP)、測量范圍和結構材料，然后按現場的安裝要求確定遠傳裝置類型和尺寸。由于組成灌充系統的各參數（如灌充液的工作溫度、粘度和毛細管的長度）與變送器的性能指標密切相關，因此歸入變送器主體選型范疇，不單獨列表選擇。
|
代號 測量范圍 （KPa）
|
|
3
4
5
6
7
8
|
0 － 1.3
0 － 6.2
0 － 31.1
0 － 117
0 － 345
0 － 1170
|
～ 7.5
～ 37.4
～ 186.8
～ 689.5
～ 2068
～ 6895
|
注：1、選用量程代號3時，必須配用通徑為4"法蘭。
2、遠傳裝置PFW、EFW、RTW、SSW可選量程代號3、4、5、6。
3、遠傳裝置RFW可選量程代號7、8。
|
|
代號 輸出形式
|
|
SF
S
|
4～20mA.DC 數字放大器，兼有開方輸出，并帶4位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊
|
|
代號 容室和接頭材質 隔離膜片材質
|
|
12 碳鋼 316鋼
22 316鋼 316鋼
|
注：一般選用代號12，在潮濕和腐蝕場合時選代號22。
|
|
代號 灌充液種類
|
|
L 低粘度硅油 －60～150℃ ρ=0.93
S 普通硅油 －45～205℃ ρ=0.96
H 高溫硅油 －10～300℃ ρ=1.07
N 植物油 －15～200℃ ρ=0.92
W 蒸餾水 ＋5 ～70℃ ρ=1.0
|
注：代號N、W用于有嚴格衛生要求的場合，可
避免灌充液泄漏對工藝介質造成污染。
|
|
代號 毛細管長度(m)
|
|
00 無毛細管
03 1.0（3ft）
05 1.5（5ft）
10 3.0（10ft）
15 4.5（15ft）
20 6.0（20ft）
25 7.5（25ft）
|
注：1.兩側等長毛細管用二位數表示。
2.兩側不等長細管用四位數表示，前二位表示高壓側長；后二位表示低壓側長。
3.不等長毛細管的長度差≤4.5米。
4."00"表示該側毛細管，采用一般導壓管引壓來平衡靜壓。
|
|
代號 選用件
|
M3 數顯指示表 4位LCD數字顯示
B1 管裝彎支架 （安裝管φ60）
B2 板裝彎支架
B3 管裝平支架 （安裝管φ60）
d 隔爆型，防爆標志ExdⅡBT4-6
I 本安型，防爆標志ExiaⅡCT5
|
 |
|
|
HD3051LP 4S 12 H 05 20 M3 B3 d -17.12～6.12KPa 選型舉例
|
|
|

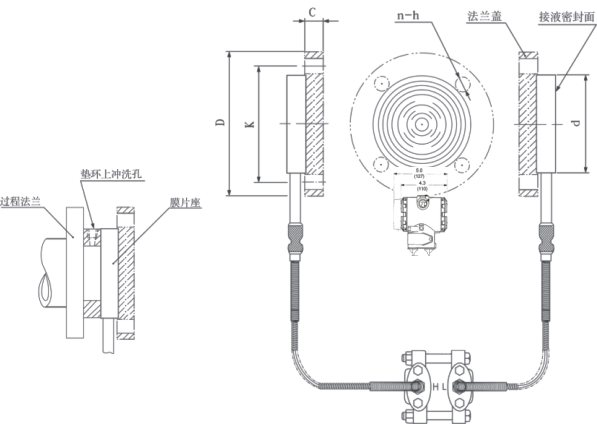

★HD3051LP型平法蘭式遠傳裝置
|
代號 沖洗備用孔
|
|
11 無
21 有
|
注：法蘭通徑＜2"時，均帶墊環，法蘭通徑≥2"時，有沖洗孔才帶墊環。
|
|
代號 遠傳膜片材料
|
|
A 316L鋼
B 哈氏合金C
C 鉭
N 鎳20
V 蒙耐爾合金
H 鈦
|
|
代號 安裝法蘭通徑
|
|
|
2 2"
3 3"
4 4"
|
注：選用量程代號3時，必須配用通徑4"。
|
|
代號 安裝法蘭壓力等級
|
|
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar
|
注：系指安裝附件法蘭蓋的壓力等級。
|
| 代號 墊環 法蘭蓋 膜片座 |
|
A
B
E
|
316鋼
哈氏合金C
316鋼
|
304鋼
304鋼
碳鋼
|
316鋼
316鋼
316鋼
|
注：結構材料代號B，配用除316L鋼以外的遠傳膜片。 |
| HD3051LP 21 A 4 A 3 E 選型舉例 |
|
|
★HD3051LP型螺紋安裝式遠傳裝置
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭 |
| 代號 安裝法蘭材質 密封墊材質 膜片座材質 |
11
31 |
碳鋼
304鋼 |
聚四氟乙烯
聚四氟乙烯 |
316鋼
316鋼
|
注：結構材料代號31配用除316L鋼以外的遠傳膜片。
|
| 代號 接液蓋 |
|
A
B
E
|
316鋼
哈氏合金C
碳鋼
|
注：接液蓋材料代號B，配用除316L鋼以外的遠傳膜片。
|
| HD3051LP11 A 31 A 15 選型舉例 |
|
|
★HD3051LP型衛生式遠傳裝置
| 代號 插入筒 |
31 直徑3"（Φ70），壓力等級150LB（2MPa）
33 直徑3"（Φ70），壓力等級300LB（5MPa） |
| 代號 遠傳膜片材質 插入筒材質 卡箍材質 |
|
A
B
|
316L鋼
哈氏合金C
|
316鋼
316鋼
|
|
| 代號 凸出長度（mm） |
|
2
4
6
|
50（2"）
100（4"）
150（6"） |
| 代號 安裝附件 |
|
N
Y1
Y2
|
不帶
帶卡箍
帶卡箍和安裝罐 |
注：代號N和Y1用于備品供貨，代號Y2用于新設備安裝。 |
|
|
|
|
|
|
|
|
|
|
（此時不帶沖洗孔）
