1.安裝偏差

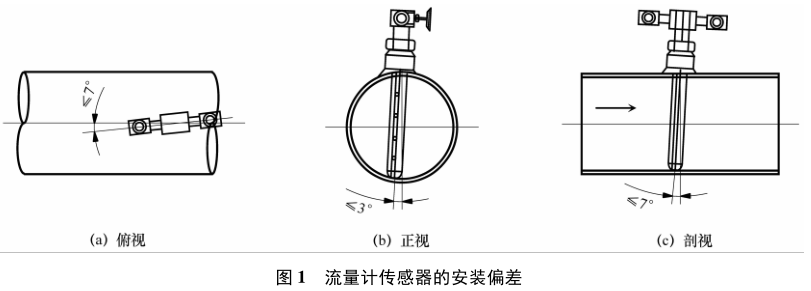

為了保證阿牛巴流量計的測量精度，傳感器安裝時應將偏差控制在一定范圍(見圖1)。傳感器的總壓孔必須正對流向，偏差不大于7°[見圖1(a)];傳感器應沿管道直徑方向插入到底，安裝偏差控制如圖1(b)和(c)[4]所示。
2.安裝位置
對差壓流量測量儀表而言，較長的直管段與測量精度和不確定度有著密切的關系。由于硫酸裝置的空氣管道管徑較大，直管段長度有限，通常不易滿足流量測量儀表的安裝要求。為了盡量滿足安裝要求，通常會在鼓風機出口至焚硫爐之間這段相對較長的直管段上選取流量測量位置，然而測量效果并不理想，時常發(fā)生流量跳變，難以控制。
對于離心風機機組的防喘振控制，因為喘振本質上是動設備入口流量小于喘振流量時出現(xiàn)的流量脈動現(xiàn)象，所以測量的流量通常采用的是風機的入口流量。雖然出口流量在理論上等于入口流量，但在特定情況下，比如風機出口有回流管道、防喘振閥內漏等，此時出口流量就不能完全真實地反映入口流量的情況。

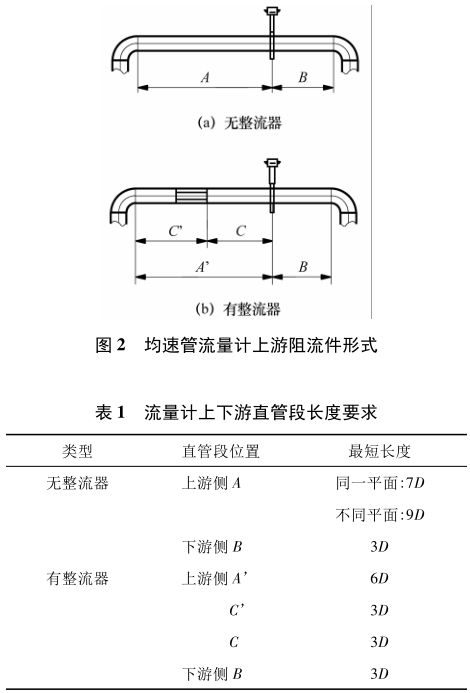

對硫酸工藝流程來說，針對現(xiàn)場配管的實際情況，鼓風機入口空氣通常由大氣經過過濾器后進入干燥塔，干燥塔頂出口管道垂直向下至地面后進入鼓風機。對干燥氣體介質來說，差壓流量計可考慮安裝于垂直管段，同時也無需保證介質流向必須自下而上。通常阿牛巴流量計所在管道情況只涉及前后兩個等徑彎頭，根據JB/T5325《均速管流量傳感器》，在不同情況下(如圖2所示)，直管段長度的要求詳見表1。
阿牛巴流量計傳感器上游側無局部阻流件(即整流器)時，對于前后等徑彎頭處在同一平面時為前7D后3D，不同平面時為前9D后3D。廠家樣本給出的推薦直管段一般要求為前8D、后4D即可滿足測量需求，部分品牌甚至可在前7D、后3D條件下保證測量精度達到0.5%～1.0%。 |
