渦街流量計的修正公式誤差及不確定度分析 |
|
| 發布日期：2023-06-27 點擊：1083次 |
1.修正誤差分析
為驗證上述修正因子擬合公式的準確性，進行了誤差分析。誤差計算公式為:
式中:δ為修正誤差,%;K'gas為空氣介質儀表系數修正值，1/m3;Kgas為空氣介質儀表系數實驗值，1/m3。

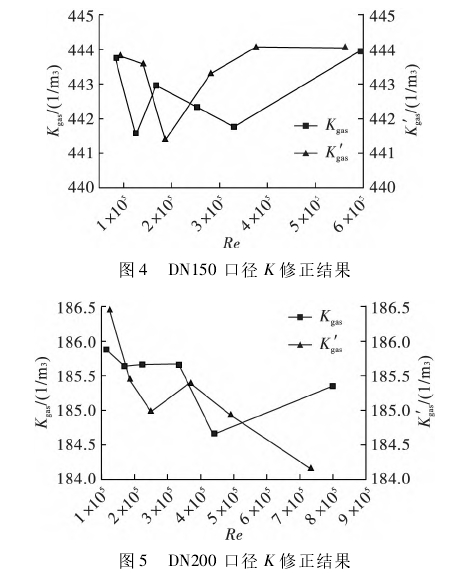

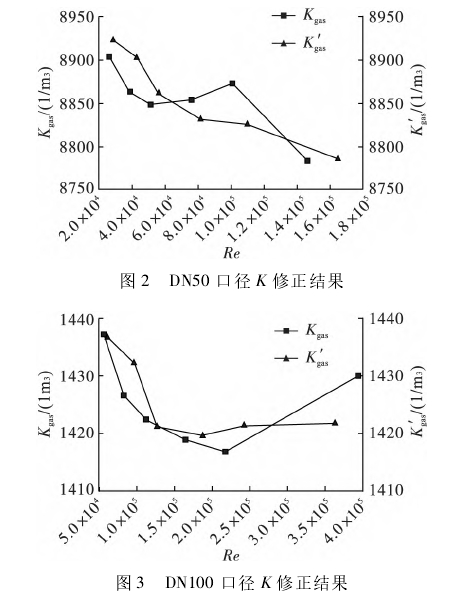

四臺不同口徑實驗用渦街流量計儀表系數K的修正結果如圖2~5所示。

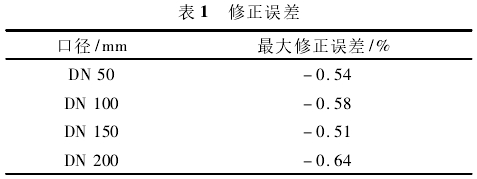

修正誤差計算結果如表1所示。
2.修正公式不確定度分析

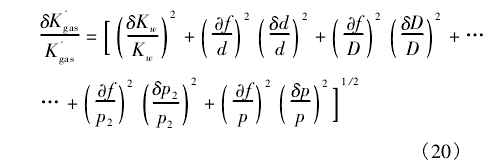

由第三節分析可知修正系數的不確定度輸入量包括:水介質儀表系數K的測量不確定度、發生體特征寬度d的測量不確定度、測量管內徑D的測量不確定度、壓力測量的不確定度等。則修正系數的相對標準不確定度的計算公式如下:
2.1水介質儀表系數K
水介質儀表系數K的測量采用靜態質量法水3流量標準裝置，其流量范圍為(0.2~680)rm3/h,測量擴展不確定度為Ur=0.029%,k=2,則:
2.2發生體特征寬度d和測量管內徑D

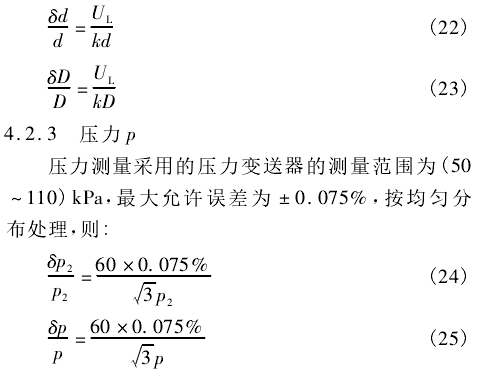

發生體特征寬度和測量管內徑的測量采用激光跟蹤儀，查詢該裝置的校準證書得到其測量不確定.度為:UL=(0.5+0.3L)μm,h=2，則:

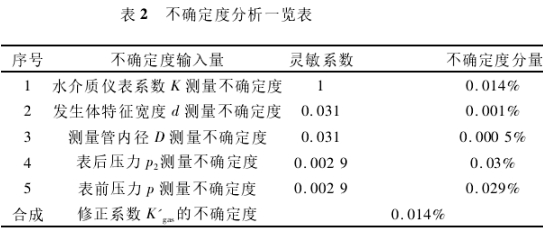

以DN50的分析結果為例，將各不確定度分量匯總如表2所示。
2.4擬合方法引入的不確定度
考慮曲線擬合法引入的不確定度提出擬合方法的不確定度計算公式如下:
式中:δI為各測試點的修正誤差,%;n為測試點個數;v為擬合常數個數(自由度)。
2.5合成標準不確定度

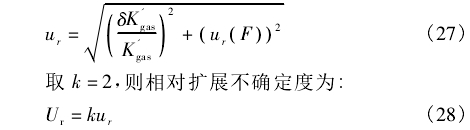

綜上,修正系數的合成標準不確定度為:
4臺不同口徑的渦街流量計的不確定度分析結果如表3所示。
|
 |
