渦輪流量計的校準結果處理 |
|
| 發布日期：2023-08-02 點擊：556次 |
在實際工作中，根據JJG1037-2008《渦輪流量計檢定規程》中給出的平均儀表系數和示值最大誤差的計算方法，高粘度介質測量時往往會造成很大的測量誤差，影響產品的驗收。但是經過對數據的分析，使用最小二乘法進行曲線擬合，找到曲線A、B值,將A、B值再置入顯示儀表,實際測量結果與標準流量偏差會減小，可以保證測量結果的準確性。為了分析不同的測量結果數據處理方法對實際測量影響，我們選取天津儀表集團有限公司生產的LWGY40型渦輪流量計，于2015年3月9日,用4050號航空潤滑油(粘度27.74x10-6m2/s)為介質，在國防4113二級計量站進行了測試。

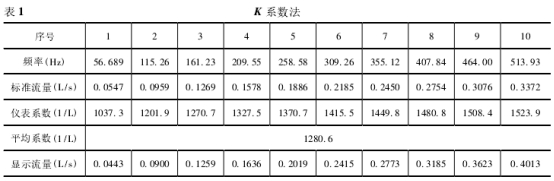

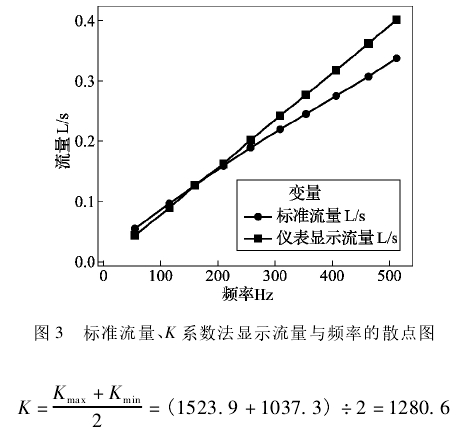

1)使用K系數法結果如表1所示，標準流量、K系數法實際顯示流量與頻率的散點圖如圖3所示。
從圖3可以看出，根據儀表K系數進行設置后，實際使用時流量顯示與標準流量之間有較大差異，說明該方法測量結果偏離真實結果較大，也就是測量誤差大。通過計算也可以看到，將平均儀表系數置入儀表中,會造成18.9%的測量誤差。

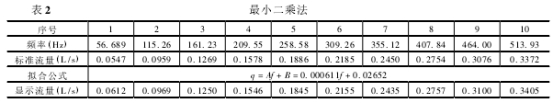

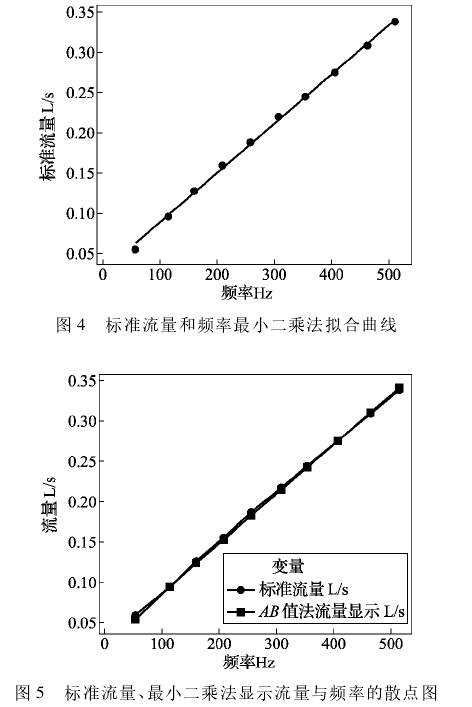

2)使用最小二乘法結果如表2所示，根據測試數據，使用MINTAB軟件進行處理，可以做出頻率與最小二乘法顯示流量的曲線圖(如圖4所示)，得到曲線的A、B值。根據曲線方程計算得到實際顯示流量，標準流量、最小二乘法實際顯示流量與頻率的散點圖如圖5所示。
圖5是標準流量、最小二乘法實際顯示流量與頻率的散點圖，從圖.上可以看出，根據儀表最小二乘法設置A、B后，實際使用時流量顯示與標準流量之間差異很小，說明該方法測量結果偏離真實結果較小，也就是測量誤差較小。
3）將以上兩種方法的實際流量測量數據與標.準流量數據進行擬合，使用MINTAB軟件進行處理，作散點圖如圖6所示。
圖6可知，最小二乘法流量曲線與標準流量曲線基本重合,說明流量偏差很小;K系數法流量曲線與標準流量曲線隨著頻率的增大差異也越大，說明流量偏差也越大。
根據以上的數據分析，渦輪流量計實際工作中對于高粘度介質進行流量測量時，使用最小二乘法數據處理的方法更科學，更能準確進行流量測量。雖然根據JJG1037--2008的要求,需要使用K系數法,但一-般在產品的出廠說明書中會明確指出，實際測量介質與出廠介質不同或粘度差異較大時，需要使用實際介質進行標定。 |
 |
