1. 在水平管道上的安裝要求

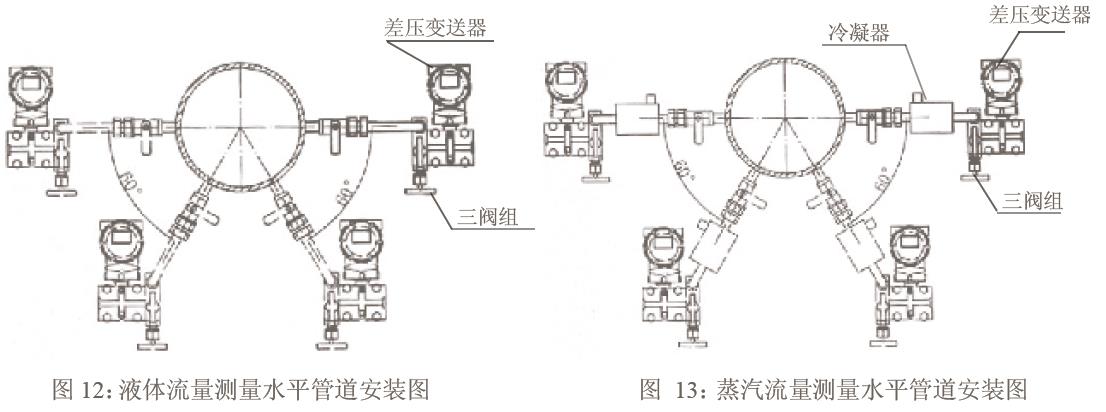

1.1 如圖12 和13 所示：測量液體和水蒸汽介質流量時，V錐流量計取壓管口最佳安裝角度為0°和180°；如果在0°和180°不可能安裝時，可在0°～60°和120°～180°范圍內選擇。但差壓變送器必須垂直安裝在三閥組的垂直端面上。

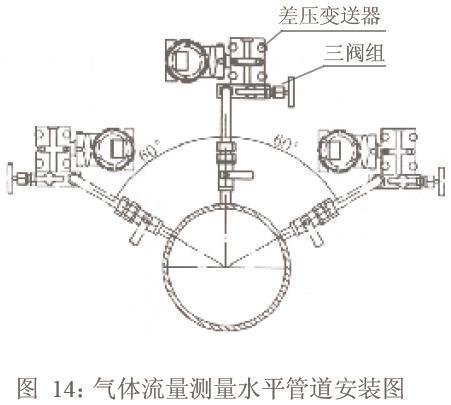

1.2 如圖14 所示：測量氣體介質流量時，取壓管口最佳安裝角度為270°，如果在
270°不可能安裝時，可在210°～270°和270°～330°范圍內安裝。但差壓變送器必須水平安裝在三閥組頂水平面上。
2. 在垂直管道上安裝要求

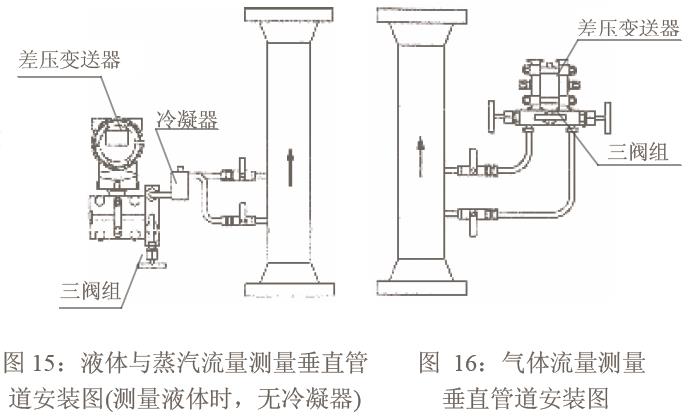

2.1 如圖15所示：在水蒸汽和液體介質流量測量時，差壓變送器安裝在垂直管道低端取壓口一側，且垂直安裝在低於取壓口的三閥組板垂直端面。
2.2 如圖16所示：在氣體介質流量測量時，差壓變送器安裝在垂直管道高端取壓口一側，且水平安裝在高於取壓口的三閥組板水平端面上。
3. 流體流向規定
3.1 流體流向必須與傳感器測量管道外壁上標注的方向一致。
3.2 在垂直管道中的氣體和水蒸汽流量測量時，如果流體流向是自上而下流，在訂貨咨詢書上須說明。
3.3 在垂直管道中的液體介質流量測量時，流體必須自下向上流。
4. 正確安裝的判定標準
4.1 判定氣體流量測量系統正確安裝的標準是：在其導壓管路、三閥組管路和差壓變送器正負壓側容室內，不得有液體介質積存的可能。
4.2 判定液體和蒸汽流量測量系統正確安裝的標準是：在V錐流量計導壓管路、冷凝器、三閥組管路和差壓變送器正負壓側容室內，不得有氣體介質積存的可能。
5. 凸面法蘭差壓變送器取壓的流量計無上述安裝要求，可在任意位置安裝。 |
