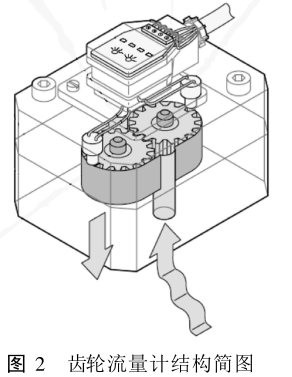

橢圓齒輪流量計屬于容積式流量計.齒輪流量計結構簡圖見圖2.其工作原理為:流體在上游的壓力作用下進入流量計,推動一對嚙合的圓柱齒輪轉動.齒輪的齒頂圓和端面與殼體底座及殼體上蓋之間的間隙非常小,齒輪在轉動過程中,輪齒把流動的液體連續不斷地分割成單個的體積單元,每個體積單元等于兩個輪齒的容積.齒輪每轉動一個齒距的角度,排出等于兩個輪齒容積的流體體積.在殼體上蓋對應測量齒輪分度圓處安裝兩個電磁轉速傳感器,齒輪轉動時,輪齒每次經過電磁轉速傳感器,流量計發出一個電脈沖信號.根據流量計發出的脈沖數可以測量流體的流量.
橢圓齒輪流量計常用的流量計算公式與渦輪流量計一樣,實際使用時也是由頻率與儀表系數求得流量.
橢圓齒輪流量計儀表系數的影響因素比渦輪流量計的要少,主要是泄漏量的影響.在結構尺寸確定后泄漏量可近似表示為
式中:Q為體積流量,單位:L/s;α與β為與結構尺寸等相關的常數;υ為介質粘度.由式(3)以及儀表系數的定義可知υ越大泄漏量越小,泄漏量越小對應的儀表系數越大,線性區域也越寬.
|
