★萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶、頻率等信號；0.2％級測量精度
★儀表具有貿易結算功能，可設置小流量補足、停電補足、信號斷線補償功能、報表功能、停電/上電記錄功能、報表功能、總掉電時間和總掉電次數記錄功能，同時具有良好的“防盜”功能
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
★支持RS232C打印功能，具有手動打印、定時打印功能
★帶DC24V饋電輸出，為現場變送器配電
★嵌入式操作系統，帶USB數據轉存功能和SD卡擴展功能
★輸入、輸出、電源、通訊相互之間采用光電隔離技術
詳細描述：

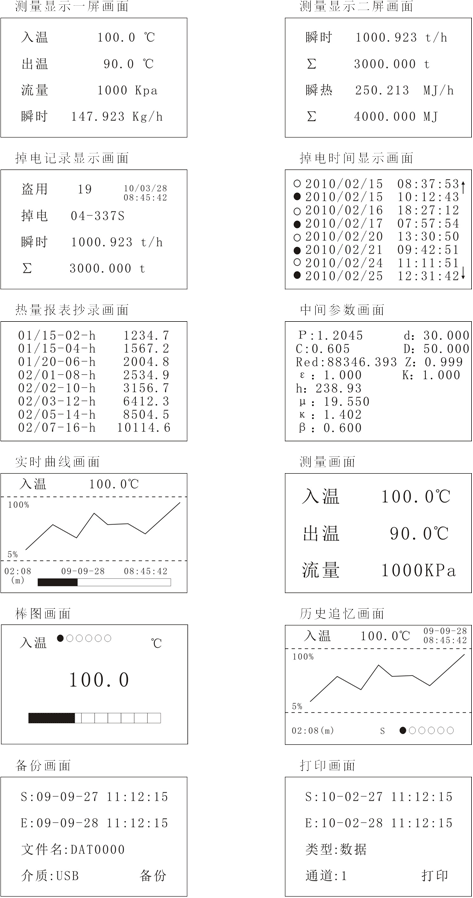

儀表面板,簡易畫面指示
|
|
|
|
|
160*80mm(A型)
|
80*160mm(B型)
|
96*96mm(C型)
|
|
|
①顯示面板
②USB、SD接口
③確認鍵
顯示通道切換鍵
時標切換
④光標右移鍵
⑤光標左移鍵
⑥光標上移鍵
⑦光標下移鍵
|
接線圖
注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1。
儀表選型
HD-100 -□-□-□-□
熱（冷）量積算控制儀 ① ② ③ ④
|
①規格尺寸
|
②報警輸出（備注1）
|
|
代碼
|
寬*高*深
|
代碼
|
報警通道（繼電器接點輸出）
|
|
A
B
C
|
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
|
X
1
2
3
4
5
6
|
無輸出
1限報警
2限報警
3限報警
4限報警
5限報警
6限報警
|
|
③供電電源
|
|
代碼
|
電壓范圍
|
|
A
D
|
AC/DC 100~240V
(AC/50-60Hz) DC 20~29V
|
|
④附加功能（以下功能可全選，用“/”隔開，不選功能可省略）
|
|
變送輸出（備注1）
|
通訊輸出
|
|
代碼
|
輸出通道
|
代碼
|
通訊接口（通訊協議）
|
|
1
2
3
4
|
1路變送輸出
2路變送輸出
3路變送輸出
4路變送輸出
|
D1
D2
D3
|
RS-485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口
|
|
饋電輸出
|
|
代碼
|
饋電輸出（輸出電壓）
|
|
1P
2P
|
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。
|
|
適用于帶記錄的儀表
|
|
USB轉存功能
|
擴展功能
|
|
代碼
|
轉存功能
|
代碼
|
擴展功能
|
|
U
|
USB卡轉存(配1GB U盤)
|
SD
|
SD卡擴展(容量8GB)
|
備注:
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6；如果儀表選擇頻率信號輸入時，變送輸出最多只能選擇兩路，變送輸出+報警輸出≤4。
2、儀表型號舉例：
例1：HD-100-A-2-A-1/D1/1P（兩路PT100輸入,一路4～20mA輸入，一路4～20mA輸出）。
含義：熱（冷）量積算控制儀，160*80*110mm的規格尺寸，2限報警輸出，AC100～240V
供電，1路變送輸出，RS485通訊，1路饋電輸出。
例2：HD-100R-B-X-A-2/1P/U（兩路PT100輸入,一路4～20mA輸入，兩路4～20mA輸出）。
含義：熱（冷）量積算控制記錄儀，80*160*110mm的規格尺寸，無報警輸出，AC100～240V供電，2路變送輸出，1路饋電輸出，USB轉存功能。
★輸出信號類型（訂貨時請在選型后備注信號類型）
|
信號類型
|
量程范圍
|
信號類型
|
量程范圍
|
|
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
|
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
|
BA2
0～400Ω
0～350Ω
30～350Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
0～10V
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方
|
-200.0～600.0℃
-9999～99999
特殊定制
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
|
★輸出信號類型(訂貨時請在選型后備注信號類型)
|
信號類型
|
4-20mA
|
1-5V
|
0-10mA
|
0-5V
|
0-20mA
|
0-10V
|
|
負載電阻
|
RL≤480Ω
|
RL≥250KΩ
|
RL≤960Ω
|
RL≥250KΩ
|
RL≤480Ω
|
RL≥4KΩ
|
|
