齊納安全柵是本公司最新推出的產品，該產品按照GB3836.1-2000[性氣體環境用電氣設備第1部分通用要求]和GB3836.4-2000[性氣體環境用電氣設備第4部分本質安全型"i"]中有關規定制造生產。產品經國家級儀器儀表防爆安全監督檢驗站(NEPSI)防爆檢測合格，并取得防爆合格證書。
該系列有多種不同的型號規格,可與各種現場一次儀表如變送器數字通訊的智能變送器、4-20mA模擬信號的普通變送器、(國產DDZ-Ⅲ型變送器)、電氣轉換器、電氣閥門定位器、各類熱電偶、開關（觸點及模擬開關）、流量儀表（渦輪、 腰輪、刮板、旋渦等流量變送器）、電磁閥及各種特殊儀表組成本質安全防爆系統，用于現代化工業的自動化過程控制，廣泛地應用在石油、化工、醫藥、船舶等領域。
 技術指標
防爆標志: Ex（ia）ⅡC、 Ex（ia）ⅡB
最大安全區電壓: 250V DC/AC
漏 電 流: <10μA
端子色標: 非本安端（安全區，端子接線標號為1、2）的標號牌為黃色。
連續工作溫度: 本安端（危險區，端子接線標號為3、4）的標號牌為藍色。-20～60℃
儲存溫度: -40～80℃
相對濕度: 5～95%RH
安裝位置:安全區
重 量: 約130g
安裝和接地: 通過兩個一體的M4×9鍍鋁錫鋼質固定螺栓和不銹鋼自鎖螺母(隨產品一起提供)安裝和接地。
安裝尺寸: 11.5mm（六角螺栓距離）
外型尺寸: 長×寬×高=93.5×61.5×15(mm)
術語
1、安全參數
一個安全柵的安全描述，如10V 50Ω 200mA，是指熔斷器熔斷時端接齊納二極管或正向二極管的最高電壓，最小的端電阻值和相應的最大短路電流。它表示可在危險場所產生的故障能量，并非表示工作電壓和端電阻。
2、端電阻
指20℃時，一個安全柵通道的兩個端子間的電阻，即電阻阻值和熔斷器阻值之和。如果通路中有二極管或三極管，則應加上二極管或三極管導通的電壓降。
3、工作電壓
20℃時，安全柵危險區端子開路，漏電流值小于規定值的情況下，施加給基本安全通路的安全區端子與地之間，具有適合級性的最大穩定電壓。
4、最大電壓
20℃時，熔斷器沒有被熔斷情況下，連續施加給安全柵任何通路的安全端子與地之間，具有適合級性的最大穩定電壓。對基本安全柵而言，這一數值是指在危險區端子開路情況下，當有電流流進危險區，則供給安全柵的最大電壓則減小。對基本安全柵的交流通路和過壓保護安全柵的大多數通路都適用。
外型尺寸
技術參數
| 功能序列號 |
工作電壓
(V) |
端電阻
(Ω) |
防爆參數 |
電路簡圖 |
典型用途 |
| Uo |
Io |
危險區 安全區 |
11
|
6 |
50 |
10 |
200 |
 |
DC6V、AV供電 |
| 11P |
6 |
33
|
10 |
300 |
| 12 |
12 |
100 |
15 |
150 |
DC12V、AC9V供電 |
| 12P |
12 |
50 |
15 |
291 |
| 13 |
24 |
300 |
28 |
93 |
二線制變送器 |
| 13P |
24 |
234 |
28 |
119 |
| 21 |
0.6 |
10 |
3 |
300 |
 |
熱電阻 |
| 22 |
12 |
130 |
14 |
114 |
| 23 |
0.6 |
10 |
3 |
300 |
 |
三線制熱電阻 |
| 24 |
6 |
50 |
10 |
200 |
 |
熱電偶、交直流傳感器 |
| 31 |
24 |
300 |
28 |
93 |
 |
二線制變送器
開關
控制器輸出 |
| 31R |
24 |
300 |
28 |
93 |
| 31P |
24 |
234 |
28 |
119 |
| 31RP |
24 |
234 |
28 |
119 |
| 32 |
24 |
300 |
28 |
93 |
 |
變送器 |
| 6 |
50 |
10 |
200 |
| 32R |
24 |
300 |
28 |
93 |
| 10 |
50 |
10 |
200 |
| 41 |
24 |
110 |
28 |
60 |
 |
氣體報警器供電
開關、電磁閥供電系統 |
| 41P |
10 |
110 |
12 |
30 |
| 51 |
10 |
1000 |
12 |
12 |
 |
應變橋墩路返回信號 |
| 52 |
10 |
150 |
12 |
80 |
應變橋路供電 |
| 52P |
10 |
75 |
12 |
157 |
注：產品類型
WP6131--熱電阻齊納式安全柵
WP6132--熱電偶齊納式安全柵
WP6133--電流輸入齊納式安全柵
Wp6135--電流輸出齊納式安全柵
Wp6137--電壓輸出齊納式安全柵
實際應用
1、熱電偶
對熱電偶信號，選用NPDMN型安全柵,這是一種雙通路無極性安全柵，其內阻為50Ω+50Ω。為消除
環境溫度對測量精度的影響,應把補償導線一直連接到二次儀表，并在那里進行冷端補償。
2、熱電阻
熱電阻測量溫度時，選用HD-WP6131-21-QEX型安全柵（雙通路）或HD-WP6131-23-QEX型安全柵（三通路)，可
分別對熱電阻提供二線或三線保護，其內阻均為10Ω。在正常工作時漏電流小于1μΑ，不影響測量精度。

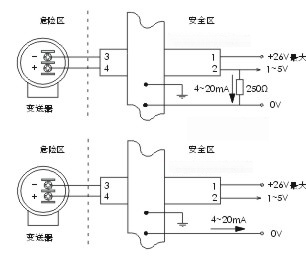

3、變送器
變送器與安全柵配接時,變送器供電電壓波動較小的情況下，選用HD-WP6133-31-QEX或HD-WP6133-32-QEX型
安全柵。HD-WP6133-31-QEX可在20mA時向變送器提供13V的電壓。高功率安全柵，20mA時可提供15V的供電電壓。
4、模擬量輸出
·輸出回路為集電極輸出
選用HD-WP6135-13-QEX型安全柵，可提供雙線保護，內阻300Ω。
·輸出回路為發射極輸出
選用HD-WP6135-31-QEX型安全柵，可提供雙線保護，內阻300Ω。
5、電磁閥
電磁閥、報警器、發光二極管（LED）等小功率設備或無源開關選用HD-WP6137-31-QEX或HD-WP6137-41-QEX安全柵。

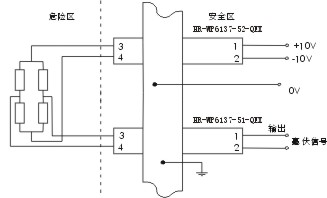

6、應變電橋
應變電橋被廣泛應用于各種稱重系統中,當于齊納柵組成本安系統時，一般要選用兩只或兩只以上齊納式安全柵。選用HR-WP6137-51-QEX做信號接收，用HR-WP6137-52-QEX做供電。
安裝與使用
| 現場儀表 |
供電電源 |
配用齊納安全柵 |
| 穩定(V) |
波動(V) |
通路 |
型號 |
| 熱電偶 |
— — |
— — |
雙 |
24 |
| 熱電阻 |
— — |
— — |
雙 |
21、22 |
| — — |
— — |
三 |
23 |
|
4-20mA
二線制智能變送器
4-20mA
二線制普通變送器
|
24 |
23-25 |
單 |
13 |
| 13P |
| 24 |
23-25 |
雙 |
31 |
| 31P |
| 31R |
| 31RP |
| 32 |
| 32R |
| 調節器輸出 |
發射極輸出 |
24 |
— — |
單 |
13 |
| 13P |
| 集電極輸出 |
雙 |
31 |
| 31P |
單控電磁閥、報警器、
LED燈、無源開關、繼
電器、接近開關等 |
24 |
— — |
單 |
13 |
| 13P |
| 41 |
| 41P |
| 稱重變送器 |
10 |
23-25 |
雙 |
51 |
| 10 |
23-25 |
52 |
安裝與使用
齊納安全柵是本質安全防爆系統中起安全保護作用的關鍵儀表，安裝調試不當會造成齊納安全柵損壞，安裝調試齊納安全柵以前，請詳細閱讀本說明中的有關規定，安裝調試中要嚴格遵守下列注意事項。
1、齊納安全柵安裝在安全區域內（非危險區）。
2、齊納安全柵采用匯流條安裝方式；
a、匯流條由銅板制成厚度大于3mm，寬度25mm，長度按齊納安全柵個數選取；
b、匯流條必須和供電電源的“OV”相連接，保證匯流條處在“OV”電平上；
c、匯流條安裝時必須和機殼絕緣，各匯流條之間都必須用電線或電纜相互相接，電線或電纜的線芯截面積必須大于4～6mm2銅線；
d、安全柵總的接地電阻須小于1Ω。
3、齊納安全柵本安端電路和非本安端電路的配線不可接錯和混淆。
4、齊納安全柵單獨通電檢驗時，必須注意齊納安全柵的型號，電源極性，電壓等級及外殼上標明的接線端子號,防止接錯。
5、禁止用兆歐表來測齊納安全柵接線端子之間的絕緣，檢查系統線路絕緣時，應首先斷開全部齊納安全柵外部接線，否則會引起齊納安全柵內部熔斷絲燒斷。
6、禁止利用齊納安全柵的地線進行電焊等強電操作，以免造成大批齊納安全柵同時燒毀。
7、選用二次儀表時，必須確認與安全柵相連所有二次儀表的工作電壓或其內部可能產生的電壓最高值不超過齊納安全柵的最高允許電壓250VDC/AC。
8、系統聯調時{現場無危險氣體}應把安全柵的全部接線斷開，確認系統調試成功后，再將安全柵接線接上并投入使用。
9、務必注意對本安電路的配線方法及連接導線的限制條件：
a、本質安全線路與非本質安全線路在匯線槽及保護管中須分開敷設；
b、本安端導線選用蘭色；
c、連接導線的絕緣強度應大于500V；
d、熱電偶引線應采用補償導線；
e、齊納安全柵和一次儀表及連線組成本質安全防爆系統時，齊納安全柵最大允許負載參數Ca、La由防爆檢測機關給出，傳輸導線選用不同規格的電纜時，其中本身的電纜參數（電纜廠給出）應予以充分重視，不得超過規定值。
10、安全柵的安裝使用和維護除應遵守本說明書以外，還必須嚴格遵守GB3836.15-2000《危險場所電氣安裝》標準有關規定。
注意：防爆規程規定齊納安全柵一旦損壞，不得修復重用，應予以更換. |
